用于最先进的照明控制项目的新型智能DMX/RDM控制器是专门针对恶劣的户外环境而设计的。

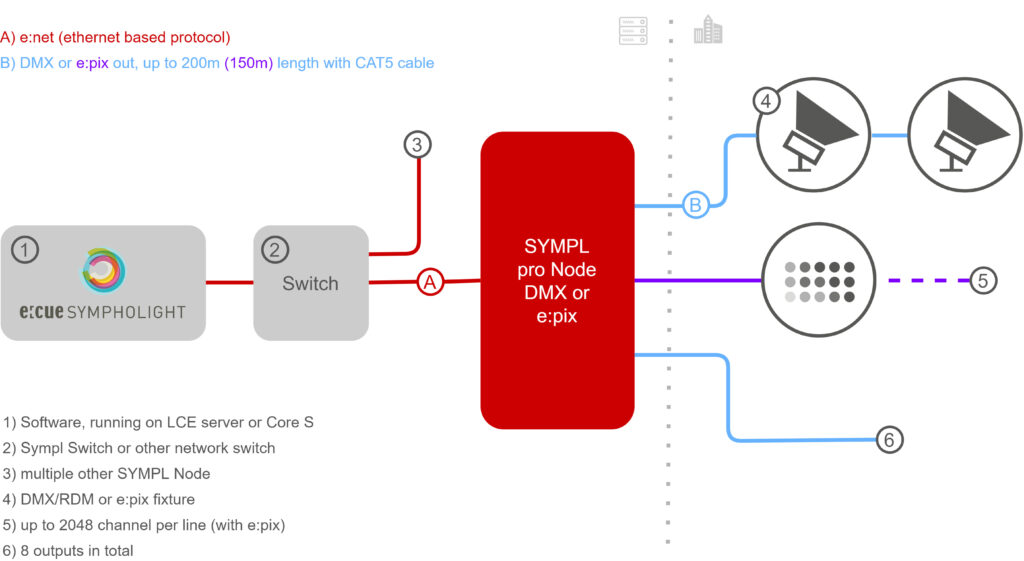

SYMPL pro Node 是一个八通道 DMX / e:pix 和 RDM 接口,可与 e:cue 的灯光控制解决方案 SYMPHOLIGHT 配合使用。它提供 8 个独立的 DMX/RDM 接口,可连接 8 个 DMX512 宇宙(4096 个通道)。还提供 e:pix 版本(16384 通道)。SMYPL pro Node 专为恶劣户外环境下的项目而设计。通过 100 Mbit/s 以太网接口与服务器连接。SYMPL pro 节点可通过外部电源或以太网供电。它可以方便地安装在标准的 35 毫米 DIN 导轨上,或通过外壳底座上的钥匙孔安装在墙壁或任何稳定的垂直表面上。SYMPL pro Node 是一种简单、可靠、易用的接口解决方案,适用于使用 SYMPHOLIGHT 的 e:cue 照明控制解决方案。
认证和批准
尺寸(宽x高x深) | 143 x 92 x 62 mm / 5.63 x 3.6 x 2.4 in (不包括) 紧固夹 |
重量 | 250克/0.55磅 |
电源 | 24 … 48 V DC(终端插头),反极性保护或RJ45上的PoE IEEE 802.3af |
消耗功率 | 最大。 8 W (包括DMX终端) |
操作温度 | -40 …70 °C* / -40 …158 °F* |
储存温度 | -40 …70 °C* / -40 …158 °F* |
电气安全 | 隔离开关 |
操作/存储湿度。 | 0 …80%非冷凝状态 |
保护等级 | IP20 |
外壳材料 | 自熄灭混合PC/ABS |
安装 | 在35毫米DIN导轨上(EN 60715)或在任何稳定的垂直表面上有钥匙孔 |
认证 | CE, ETL, UKCA |
介面 | 8 x DMX512 成对隔离 电涌保护 3-pin终端插头 |
接口规格 | VDMXmax/VDMXmin= 4.6 V / 0.8 V 短路保护:ISCmax= 100 mA |
以太网-端口 | 1 x e:net 10/100 Mbit/s, RJ-45 电涌保护 |
传感器 | 温度 -40 …120 ±°C (0.2 °C) 湿度 0 …100% (±2%) |
用户界面 | LED显示错误、以太网活动、设备状态、DMX/RDM状态、识别按钮、测试按钮 |
*70 °C / 158 °F,最大。 1小时/天;在最大限度内连续工作。 60 °C / 140 °F。
新的智能 DMX/RDM 控制器适用于最先进的照明控制项目,是专为恶劣的户外环境而设计的。
SYMPL pro Node 是一个八通道 DMX / e:pix 和 RDM 接口,可与 e:cue 的灯光控制解决方案 SYMPHOLIGHT 配合使用。它提供 8 个独立的 DMX/RDM 接口,可连接 8 个 DMX512 宇宙(4096 个通道)。还提供 e:pix 版本(16384 通道)。SMYPL pro Node 专为恶劣户外环境下的项目而设计。通过 100 Mbit/s 以太网接口与服务器连接。SYMPL pro 节点可通过外部电源或以太网供电。它可以方便地安装在标准的 35 毫米 DIN 导轨上,或通过外壳底座上的钥匙孔安装在墙壁或任何稳定的垂直表面上。SYMPL pro Node 是一种简单、可靠、易用的接口解决方案,适用于使用 SYMPHOLIGHT 的 e:cue 照明控制解决方案。
认证和批准
尺寸(宽x高x深) | 143 x 92 x 62 mm / 5.63 x 3.6 x 2.4 in (excl. fastening clip |
重量 | 250 g / .55 lb |
电源 | 24 … 48 V DC (terminal plug), reverse polarity protection or PoE IEEE 802.3af on RJ45 |
功耗 | Max. 8 W (incl. DMX termination) |
工作温度 | -40 … 70 °C* / -40 … 158 °F* |
储存温度 | -40 … 70 °C* / -40 … 158 °F* |
电气安 | SELV |
操作/存储湿度 | 0 … 80% non-condensing |
防护等级 | IP20 |
外壳材料 | 自熄混合 PC/ABS |
安装 | 安装在 35 毫米 DIN 导轨(EN 60715)上,或带钥匙孔安装在任何稳定的垂直表面上 |
认证 | CE, ETL, UKCA |
接口 | 8 x DMX512 成对隔离 浪涌保护 3 针终端插头 |
接口规格 | VDMXmax / VDMXmin = 4.6 V / 0.8 V Short circuit protected: ISCmax = 100 mA |
以太网端口 | 1 x e:net 10/100 Mbit/s, RJ-45 浪涌保护 |
传感器 | Temperature -40 … 120 ±°C (0.2 °C) Humidity 0 … 100% (±2%) |
用户界面 | LED 指示错误、以太网活动、设备状态、DMX/RDM 状态、识别按钮、测试按钮 |
*70 °C / 158 °F,最多 1 小时/天;在最高温度下连续运行 1 小时/天;在最高温度 60 °C / 140 °F 下连续运行。60 °C / 140 °F。
